LN1177
超低功耗高输入电压 CMOS 电压稳压
产品概述
LN1177 系列是一款采用 CMOS 工艺实现的三端高输入电压、低压差、小输出电流电压稳压器。它的输出电流可达到 300mA，最大输入电压可达到 12V。其输出固定电压的范围是 1.5V～5.0V，用户也可通过外围应用电路来实现输出电压可调。由于采用的 CMOS 工艺，它可实现低压差和小静态电流。芯片内置短路保护电路，可确保工作安全和使用寿命。
产品概述
LN1177 系列是一款采用 CMOS 工艺实现的三端高输入电压、低压差、小输出电流电压稳压器。它的输出电流可达到 300mA，最大输入电压可达到 12V。其输出固定电压的范围是 1.5V～5.0V，用户也可通过外围应用电路来实现输出电压可调。由于采用的 CMOS 工艺，它可实现低压差和小静态电流。芯片内置短路保护电路，可确保工作安全和使用寿命。
■ 用途
电池供电设备
通讯设备
■ 产品特点
低静态功耗 典型值 1.2µA
高精度输出 ±2%
小温度系数
LN1177 系列是一款采用 CMOS 工艺实现的三端高输入电压、低压差、小输出电流电压稳压器。它的输出电流可达到 300mA，最大输入电压可达到 12V。其输出固定电压的范围是 1.5V～5.0V，用户也可通过外围应用电路来实现输出电压可调。由于采用的 CMOS 工艺，它可实现低压差和小静态电流。芯片内置短路保护电路，可确保工作安全和使用寿命。
■ 用途
电池供电设备
通讯设备
■ 产品特点
低静态功耗 典型值 1.2µA
高精度输出 ±2%
小温度系数
产品概述
LN1177 系列是一款采用 CMOS 工艺实现的三端高输入电压、低压差、小输出电流电压稳压器。它的输出电流可达到 300mA，最大输入电压可达到 12V。其输出固定电压的范围是 1.5V～5.0V，用户也可通过外围应用电路来实现输出电压可调。由于采用的 CMOS 工艺，它可实现低压差和小静态电流。芯片内置短路保护电路，可确保工作安全和使用寿命。
■ 用途
电池供电设备
通讯设备
■ 产品特点
低静态功耗 典型值 1.2µA
高精度输出 ±2%
小温度系数 <±100ppm/℃
高输入电压 最高达 12V
内置保护电路 短路保护
输出电流 300mA
小封装形式 SOT-89 和 SOT-23 以及客户要求的封装

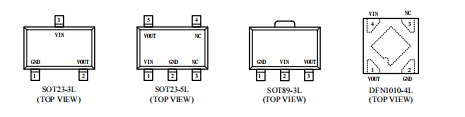

■ 封装
SOT89-3L
SOT23-3L
SOT23-5L
DFN1010-4L
