QX2340

无线鼠标、键盘专用同步升压变换器
QX2340 是一款专门针对无线鼠标、 键盘开发的同步升压变换器,仅 6uA 静态 电流。 QX2340 在 PFM 的基础上采用了自主 的专利...
QX2340 是一款专门针对无线鼠标、
键盘开发的同步升压变换器,仅 6uA 静态
电流。
QX2340 在 PFM 的基础上采用了自主
的专利技术,一方面消除了变换器输出电
容 ESR 对稳定性的影响,提高了输出电压
的稳态精度;另一方面,使系统的工作频
率高达 1MHz,同时又能保持超低的静态
电流,实现最高的效率。

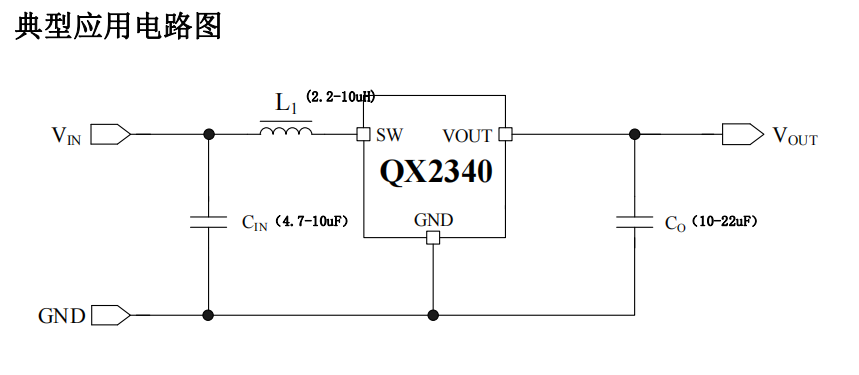

QX2340 仅需三个外围元件即可达到
所需输出电压,并支持小型的外部电感器
和输出电容器;外围成本极低。

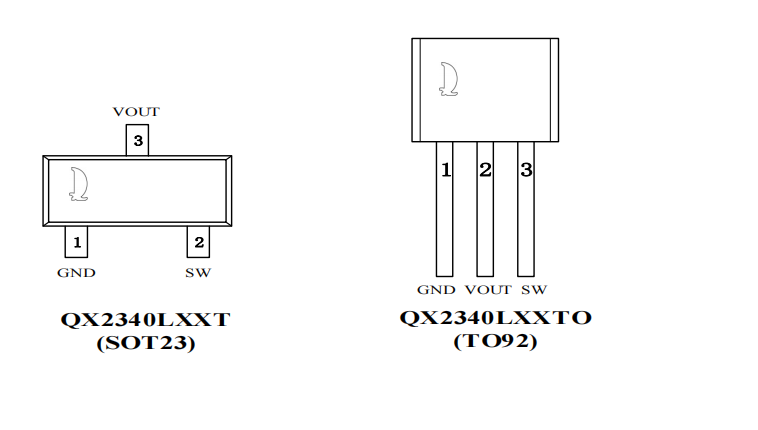

QX2340 采用 SOT23、TO-92 封装。

概述
    QX2340 是一款专门针对无线鼠标、 键盘开发的同步升压变换器,仅 6uA 静态 电流。
     QX2340 PFM 的基础上采用了自主 的专利技术,一方面消除了变换器输出电 ESR 对稳定性的影响,提高了输出电压 的稳态精度;另一方面,使系统的工作频 率高达 1MHz,同时又能保持超低的静态 电流,实现最高的效率。
     QX2340 仅需三个外围元件即可达到 所需输出电压,并支持小型的外部电感器 和输出电容器;外围成本极低。
     QX2340 采用 SOT23TO-92 封装。
特点
最高效率:95%
最高工作频率:1MHz
超低启动电压:0.65V@Io=1mA
VOUT 脚静态电流:6uA@VOUT=2.8V
VIN输入静态电流:10uA@VIN=1.8V
输出电压:2.2V/2.8V/3.0V
最大输出电流:100mA
输出电压精度:±2.5%
低纹波,低噪声:±10mV@Io=50mA
应用领域
无线鼠标键盘
12 节碱性电池或镍氢电池供电应
