XT4077

1.0A 具有 USB 接口兼容的线性电池管理芯片
XT4077 是可以对单节可充电锂电池进行恒流/恒压充电 的充电器电路元器件。该器件内部包括功率晶体管,应用时 不需要外部的电流检测电阻和阻流二极管。XT4077 只需要 极少的外围元器件,并且符合 USB 总线技术规范,非常适 合于便携式应用的领域。 热调制电路可以在器件的功耗比较大或者环境温度比较 高的时候将芯片温度控制在安全范围内。内部固定的恒压充 电电压为 4.2V,也可以通过一个外部的电阻调节。充电电流 通过一个外部电阻设置。当输入电压(交流适配器或者 USB 电源)掉电时,XT4077 自动进入低功耗的睡眠模式,此时 电池的电流消耗小于 0.1µA。当电池电压高于输入电压时,自 动关闭内置功率 MOSFET。其它功能包括输入电压过低锁 存,自动再充电,电池温度监控以及充电状态/充电结束状态 指示等功能。XT4077 可以通过使能引脚关断充电,关断状 态下芯片的静态功耗在 20uA 以下; XT4077 采用散热增强型的 8 管脚小外形封装 ESOP8。

产品概述
   XT4077 是可以对单节可充电锂电池进行恒流/恒压充电 的充电器电路元器件。该器件内部包括功率晶体管,应用时 不需要外部的电流检测电阻和阻流二极管。XT4077 只需要 极少的外围元器件,并且符合 USB 总线技术规范,非常适 合于便携式应用的领域。
  热调制电路可以在器件的功耗比较大或者环境温度比较 高的时候将芯片温度控制在安全范围内。内部固定的恒压充 电电压为 4.2V,也可以通过一个外部的电阻调节。充电电流 通过一个外部电阻设置。当输入电压(交流适配器或者 USB 电源)掉电时,XT4077 自动进入低功耗的睡眠模式,此时 电池的电流消耗小于 0.1µA。当电池电压高于输入电压时,动关闭内置功率 MOSFET。其它功能包括输入电压过低锁 存,自动再充电,电池温度监控以及充电状态/充电结束状态 指示等功能。XT4077 可以通过使能引脚关断充电,关断状 态下芯片的静态功耗在 20uA 以下;
      XT4077 采用散热增强型的 8 管脚小外形封装 ESOP8
产品特点
可编程使充电电流可达 1.0A
不需要外部 MOSFET,传感电阻和阻流二极管
小的尺寸实现对锂离子电池的完全线性充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最 高,没有热度过高的危险
USB 接口管理单片锂离子电池
充电电流输出监控
充电状态指示标志和充满状态标志
1/10 充电电流终止
自动再充电
停止工作时提供 40A 电流
2.9V 涓流充电阈值电压

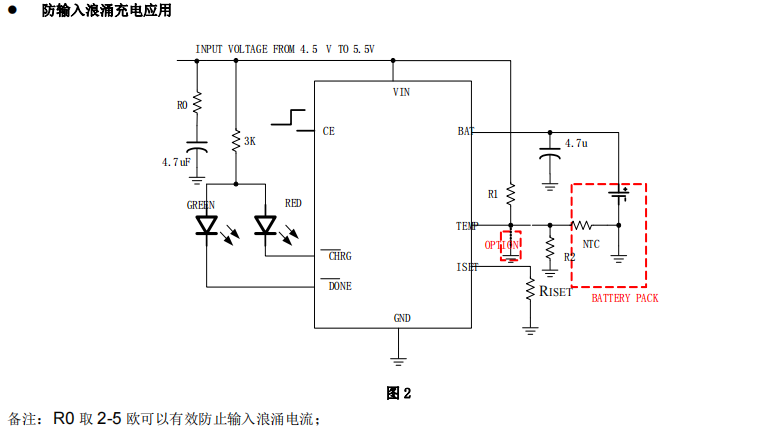

软启动限制浪涌电流
当拔掉 VIN 时,IC 不消耗电池能量
采用 ESOP8 以及客户订制的封装形式
用途
移动电话
数码相机
MP4 播放器
蓝牙应用
电子词典
便携式设备
各种充电器
移动电源

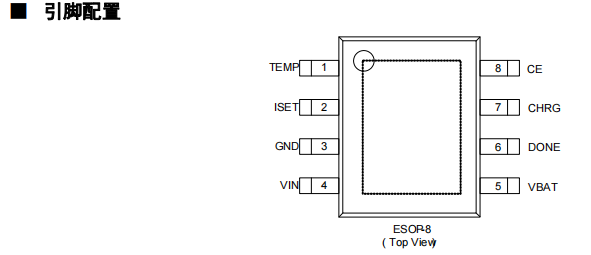

封装
ESOP8
