AK4056-XJS
AK4 0 5 6是一款性能优异的单节锂离子电池恒流/恒压线性充电器 。AK4056采用ESOP8封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。

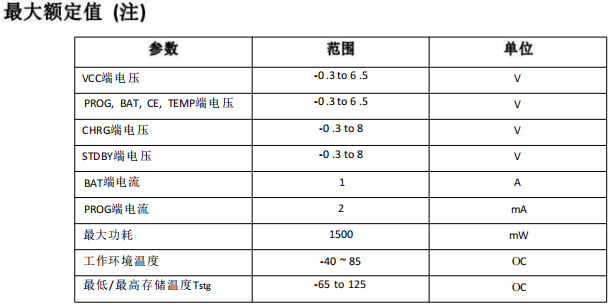

参数 范围 单位
VCC端电压 -0.3 to 6.5 V
PROG,BAT,CE,TEMP端电压 -0.3 to 6.5 V
CHRG端电压 -0.3 to 8 V
STDBY端电压 -0.3 to 8 V
BAT端电流 1 A
PROG端电流 2 mA
最大功耗 1500 mW
工作环境温度 -40～85 OC
最低/最高存储温度Tstg -65 to 125 OC
VCC端电压 -0.3 to 6.5 V
PROG,BAT,CE,TEMP端电压 -0.3 to 6.5 V
CHRG端电压 -0.3 to 8 V
STDBY端电压 -0.3 to 8 V
BAT端电流 1 A
PROG端电流 2 mA
最大功耗 1500 mW
工作环境温度 -40～85 OC
最低/最高存储温度Tstg -65 to 125 OC
可编程充电电流1000mA
◆ 无需外接MOSFET ，检测电阻以及隔离二极管
◆ 用于单节锂电池、采用ESOP8封装的完整线性充电器
◆ 恒定电流/恒定电压操作，并具有可在无过热危险的情况
下实现充电速率最大化的热调节功能。
◆ 精度达到±1%的4.2V预充电电压
◆ 用于电池电量检测的充电电流监控器输出
◆ 自动再充电
◆ 充电状态双输出、无电池和故障状态显示
◆移动电话、PDA
◆ MP3 、MP4播放器
◆充电器
◆数码相机
◆ 电子词典
◆蓝牙、GPS导航仪
◆便携式设备
AK4056采用ESOP8封装
◆ C/10充电终止
◆ 待机模式下的静态电流为35uA
◆ 2.9V涓流充电
◆ 电池温度监测
◆ 软启动限制浪涌电流
◆ BAT输入防反接保护，BAT反接后输入5V不会损坏
◆ 可 0V 激活
