■ 产品概述

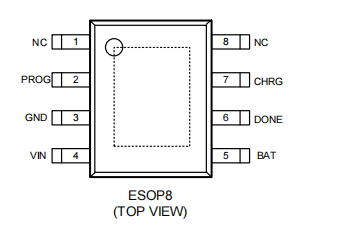

XT2072 是可以对单节可充电锂电池进行恒流/恒压充电 的充电器电路芯片。该器件内部包括功率晶体管，应用时不 需要外部的电流检测电阻和阻流二极管。XT2072 只需要极 少的外围元器件，并且符合 USB 总线技术规范，非常适合 于便携式应用的领域。 热调制电路可以在器件的功耗比较大或者环境温度比较 高的时候将芯片温度控制在安全范围内。内部固定的恒压充 电电压为 4.35V，充电电流通过一个外部电阻设置。当输入 电压（交流适配器或者 USB 电源）掉电时，XT2072 自动进 入低功耗的睡眠模式，此时电池的电流消耗小于 0.1µA。内 置防反灌保护电路，当电池电压高于输入电压时，自动关闭 内置功率 MOSFET。其它功能包括输入电压过低锁存，自动 再充电，以及充电状态/充电结束状态指示等功能。 XT2072 采用散热增强型的 8 管脚小外形封装 ESOP8
■ 用途
 移动电话
 数码相机
 MP4 播放器
 蓝牙应用
 电子词典
 便携式设备
 各种充电器
 移动电源
■ 产品特点
 可编程，充电电流可达 1.0A
 不需要外部 MOSFET、传感电阻和阻流二极管
 小尺寸，实现对锂离子电池的完全线形充电管理
 恒流/ 恒压运行和热度调节使得电池管理效率最高，没 有热度过高的危险
 从 USB 接口管理单片锂离子电池
 充电状态指示标志和充满状态标志
 1/10 充电电流终止
 自动再充电
 停止工作时提供 40A 电流
 2.9V 涓流充电阈值电压
 软启动限制浪涌电流
 当拔掉 VIN 时，IC 不消耗电池能量
 输出端具有防反灌保护功能
 采用 ESOP8 以及客户订制的封装形式
