■ 产品概述

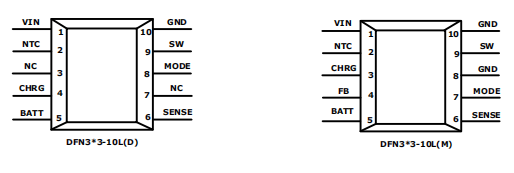

XT2063 是一款对单节锂电池进行恒流/恒压充电的充电 管理芯片。内部包括基准，偏置、电压比较器和温度检测等 模块，采用 DC-DC 控制模式，频率为 1.5MHz，充电电流由 外部电阻设置，最大可达 2A。 当输入电压低于 4.35V 时，芯片进入 SLEEP MODE 工 作模式，此时功耗会降低到 60µA 以下，同时关断充电。该 芯片充电过程由涓流、恒流、恒压和再充电等过程组成，外 部有 2 个 LED 可以对各种充电状态进行显示。 内置温度保护与负载短路保护，确保 IC 的高可靠性。 通过调节 MODE 端口的信号，可以选择输出电流为编 程电流或者 0.6 倍编程电流，用来适应不同的适配器，用以 满足 BC1.2 标准。同时根据 VIN 端口的电压，XT2063 也具 备自动识别 USB2.0 或 USB3.0V 功能！ 采用 DFN-10L 封装形式。 ■ 产品特点
 恒流 PWM 电流模 DC-DC 控制
 恒压 LDO 控制
 防反灌功能
 充电电压精度为±1%，充电电流精度为±10%
 低功耗工作
 充电状态指示标志和充满状态指示标志
 自动再充电
■ 产品用途
 移动电话
 数码相机
 MP4 播放器
 电子词典
 便携式设备
 各种充电器
 移动电源
 PADs
