■ 产品概述
    XT2059 是可以通过外部电阻编程的恒流/恒压充电的充 电管理电路。该器件内部包括功率晶体管，应用时不需要外 部的电流检测电阻和阻流二极管。XT2059 只需要极少的外 围元器件，并且符合 USB 总线技术规范，非常适合于便携 式应用的领域。
 热调制电路可以在器件的功耗比较大或者环境温度比较 高的时候将芯片温度控制在安全范围内。通过外部电阻可以 编程输出电压，充电电流也通过一个外部电阻设置。当输入 电压（交流适配器或者 USB 电源）掉电时，XT2059 自动进 入低功耗的睡眠模式，此时电池的电流消耗小于 0.1µA。内 置防反灌保护电路,当电池电压高于输入电压时,自动关闭内 置功率 MOSFET。其它功能包括输入电压过低锁存，自动再 充电，内置 OVP 保护，电池温度监控以及充电状态/充电结 束状态指示等功能。
   XT2059 内部采用带有专利的技术实现了电池防反接保 护。当电池反接后，停止充电，指示灯全灭。
   XT2059 采用散热增强型的 eSOP-8。
■ 产品特点
 在封装允许范围内可编程使充电电流可达 1.2A 以上。
 不需要外部 MOSFET，传感电阻和阻流二极管
 小的尺寸实现对电池的完全线形充电管理
 恒电流/恒电压运行和热度调节使得电池管理效力最 高，没有热度过高的危险
 充电电压通过 FB 可以调节
 充电电流输出监控
 充电状态指示标志和充满状态标志
 3/10 充电电流终止
 自动再充电
 停止工作时提供 40A 电流
 0.2 倍编程电压涓流充电阈值电压
 软启动限制浪涌电流电流
 OVP 保护功能，输入高于 8.0V，停止充电
 当拔掉 VIN 时，IC 不消耗电池能量
 输出端具有防反灌保护功能
 电池防反接保护
■ 用途
 移动电话
 数码相机
 MP4 播放器
 蓝牙应用、
 电子词典
 便携式设备
 各种充电器
 移动电源

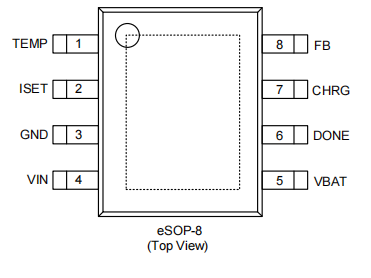

■ 封装
 eSOP-8/PP
